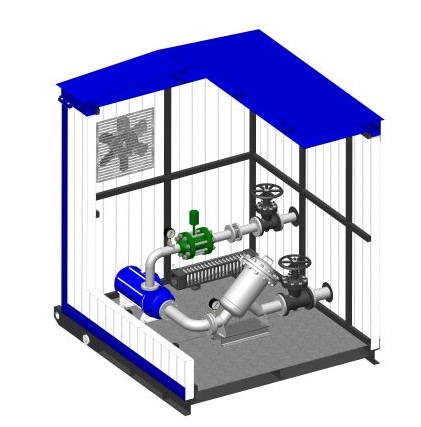

Блок перекачки реагента БПР

Блок перекачки реагента БПР

НАЗНАЧЕНИЕ

Блоки реагентов типа БПР (блок перекачки реагента) предназначены для перекачки реагентов (ингибиторов, деэмульгаторов, технической воды) на объектах нефтедобычи и переработки. Блоки БПР предназначены для эксплуатации в макроклиматических районах с умеренным (У) и умеренно-холодным климатом (УХЛ), а также в районах с холодным климатом (ХЛ). Климатическое исполнение блоков выбирают в соответствии с требованиями ГОСТ 15150-69. БПР выполнен в блочном исполнении. Оборудование блока смонтировано на сварной раме и находится в теплоизолированном помещении.

СОСТАВ ТЕХНОЛОГИЧЕСКОГО ОТСЕКА

  • линии трубопроводов;
  • насосный агрегат центробежного типа;
  • система дренажа с дренажным коллектором;
  • запорно-регулирующая арматура трубопроводов и дренажа;
  • фильтры;
  • предохранительные и обратные клапаны;
  • расходомеры (счетчики) на нагнетательных линиях;
  • датчики и сигнализаторы автоматики;
  • система вентиляции, отопления и освещения.

Управление электрооборудованием, установленным в технологическом помещении блока (обогреватели, освещение, вентилятор, датчики) производится со шкафа управления. Шкаф управления и шкаф силовой размещаются во взрывобезопасной зоне (операторной). Оборудование шкафа управления обеспечивает автоматизированную работу блока без постоянного присутствия обслуживающего персонала с возможностью дистанционного контроля и управления.

Технические характеристики

Наименование параметра Значение
Производительность, м³/час от 50
Давления напора, м от 50
Условный проход входного/выходного патрубков, мм по требованию заказчика
Количество насосов, шт. 1 , 2
Напряжение основного питания, В 220/380
Частота, Гц 50
Управление Ручное/Автоматическое
Масса блока, кг, не более: 15000

Состав оборудования блока БПР и варианты его размещения определяет Заказчик в соответствии с опросным листом, или заданием на проектирование.
