Блок напорных гребенок БГ

Блок напорных гребенок БГ

НАЗНАЧЕНИЕ

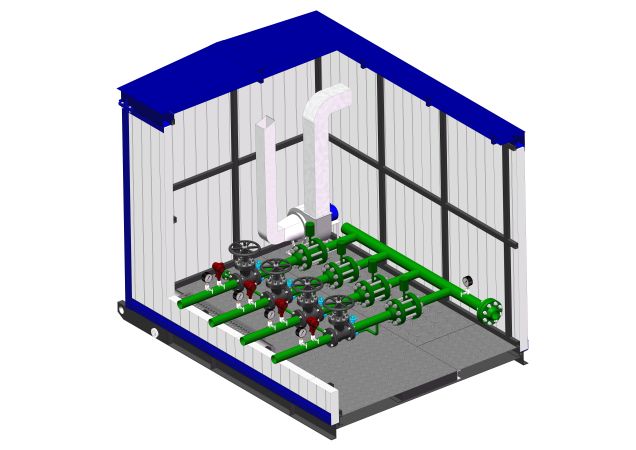

Блоки гребенок типа БГ (блок напорных гребенок) предназначены для распределения, измерения расхода и давления технологической воды, закачиваемой в нагнетательные скважины системы поддержания пластового давления (ППД). Климатическое исполнение БГ выбирают в зависимости в соответствии с требованиями ГОСТ 15150-69. БГ выполнен в блочном исполнении. Оборудование блока смонтировано на сварной раме и находится в теплоизолированном помещении. Состоит из двух помещений: технологического и аппаратурного. Класс взрывоопасной зоны технологического блока – В1А (согласно ПУЭ гл. 7.3.85). Блок аппаратурный устанавливается во взрывобезопасной зоне. Блок изготовлен из трехслойных панелей типа «сэндвич». По требованию заказчика блок может быть оборудовано датчиками пожарной сигнализации и сигнализации загазованности.

ТИПЫ МОНТАЖА

  • Технологический блок без блока аппаратурного.
  • Технологический блок с блоком аппаратурным.

В ТЕХНОЛОГИЧЕСКОМ БЛОКЕ РАЗМЕЩЕНЫ:

  • напорный (общий) коллектор;
  • напорные водоводы;
  • система дренажа с дренажным коллектором;
  • запорно-регулирующая арматура коллектора, водоводов и дренажа;
  • датчики и сигнализаторы автоматики (на коллекторе и водоводах);
  • система вентиляции и освещения.

Управление электрооборудованием, установленным в технологическом помещении блока (обогреватели, освещение, вентилятор, датчики) производится со шкафа управления, находящимся в блоке аппаратурном.

БЛОК ГРЕБЕНОК БГ МОЖЕТ ИМЕТЬ РАЗЛИЧНЫЕ МОДИФИКАЦИИ ЗАВИСЯЩИЕ ОТ:

  • давления;
  • количества высоконапорных водоводов;
  • наличия счетчика воды;
  • наличия или отсутствия второй задвижки (крана шарового) после датчика расхода счетчика;
  • наличия или отсутствия блока аппаратного;
  • системы вентиляции;
  • наличия обогрева помещения;
  • типа укрытия помещения;
  • условного прохода выходных патрубков.

ОПИСАНИЕ РАБОТЫ

Пластовая вода поступает с кустовой насосной станции, и распределяется по нагнетательным трубопроводам блока гребенок. Нагнетательные трубопроводы оснащены запорной арматурой, расходомерами (счетчиками), манометрами, датчиками давления и температуры. Вода из магистрального водовода поступает в приемный трубопровод и далее через открытые задвижки распределяется по нагнетательным трубопроводам подведенным к водоводам нагнетательных скважин. Расход и давление воды проходящей по каждому нагнетательному трубопроводу, измеряется с помощью расходомера (счетчика) и датчика давления.

Технические характеристики

Наименование параметра Значение
Рабочая среда вода техническая (пресная, пластовая)
Температура рабочей среды, °С +5 ... 65
Условный диаметр трубопровода напорного коллектора, мм 100…300
Условный диаметр нагнетательного трубопровода, мм 65, 80, 100, 150
Количество высоконапорных водоводов от 2 до 8
Номинальное давление, МПа до 25
Температура окружающей среды, °С от -60 до +40
Габаритные размеры, мм по требованию Заказчика
Масса, кг, не более 10000

Состав оборудования блока гребенок БГ и варианты его размещения определяет Заказчик в соответствии с опросным листом, или заданием на проектирование.
