Установка учета воды УУВ

Установка учета воды УУВ

НАЗНАЧЕНИЕ

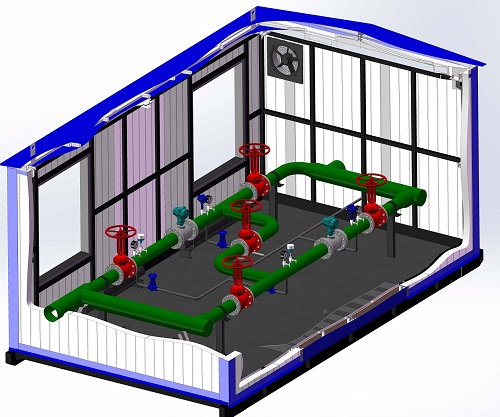

Установки учета воды УУВ предназначены для измерения количества технологической воды, закачиваемой в нагнетательные скважины системы поддержания пластового давления (ППД), а также используемой на собственные нужды и другие цели. Климатическое исполнение УУВ выбирают в зависимости в соответствии с требованиями ГОСТ 15150-69. УУВ выполнена в блочном исполнении. Оборудование блока смонтировано на сварной раме и находится в теплоизолированном помещении. В зависимости от требований заказчика может состоять из двух помещений: технологического и аппаратурного. Класс взрывоопасной зоны технологического блока – В1А (согласно ПУЭ гл. 7.3.85). Блок аппаратурный устанавливается во взрывобезопасной зоне. Блок изготовлен из трехслойных панелей типа «сэндвич». По требованию заказчика блок может быть оборудовано датчиками охранной и пожарной сигнализации. Количество и диаметр измерительных линий определяется расчётным путём в зависимости от максимального расхода через УУВ и типа применяемых преобразователей расхода. Управление потоками между измерительными линиями может быть как ручное, так и автоматизированное.

ТИПЫ МОНТАЖА

  • Технологический блок без блока аппаратурного.
  • Технологический блок с блоком аппаратурным.

Установка УУВ МОЖЕТ ИМЕТЬ РАЗЛИЧНЫЕ МОДИФИКАЦИИ ЗАВИСЯЩИЕ ОТ:

  • давления;
  • количества водоводов;
  • вида преобразователей расхода;
  • наличия или отсутствия электроприводов на запорной арматуре;
  • наличия или отсутствия блока аппаратного;
  • системы вентиляции;
  • наличия обогрева помещения;
  • типа укрытия помещения;
  • условного прохода выходных патрубков.

Состав оборудования блока гребенок БГ и варианты его размещения определяет Заказчик в соответствии с опросным листом, или заданием на проектирование.
