Клапан предохранительный запорный КПЗ

Клапан предохранительный запорный КПЗ предназначен для автоматического непрерывного контроля и отключения подачи природного газа по ГОСТ 5542-87 к потребителю при аварийных повышении или понижении выходного давления сверх допустимых заданных значений.

Наименование параметра или размерыКПЗ-50НКПЗ-50В
Рабочая средаПриродный газ по ГОСТ 5542-87
Диапазон рабочих температур, °С−30 … +60
Диапазон рабочего давления, МПа0,05–1,2
Диапазон настройки срабатывания, МПа
при понижении выходного давления (заводская настройка)0,0005–0,03 (0,0005)
при повышении выходного давления (заводская настройка)0,0017–0,09 (0,0017)
Погрешность срабатывания от номинального значения настройки, %, не более:
при повышении давления±5
при понижении давления±10
Присоединительные размеры входного и выходного патрубков
условный проход, Ду, мм
50
соединениеФланцевое по ГОСТ 12817-80
Диаметр седла, мм50
Строительная длина, мм220
Габаритные размеры, мм, не более (длина×ширина×высота)220×220×350
Масса, кг, не более1920
Гарантийный срок, мес.:
эксплуатации (в пределах срока хранения)18
хранения36
Срок службы, лет15

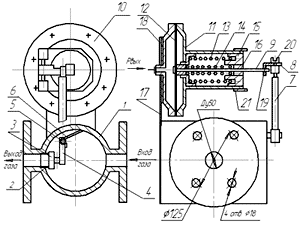

Функциональная схема клапана КПЗ

Функциональная схема клапана КПЗ

1 — корпус; 2 — седло; 3 — клапан; 4 — рычаг; 5 — ось; 6 — пружина клапана; 7 — рычаг клапана; 8 — скоба; 9 — шток; 10 — механизм контроля; 11 — корпус механизма контроля; 12 — мембрана; 13 — пружина большая; 14 — пружина малая; 15 — рег. винт большой пружины; 16 — рег. винт малой пружины; 17 — кронштейн; 18 — шайба регулировочная; 19 — кронштейн; 20 — винт; 21 — кронштейн
