Шаровой кран из ПЭ-ВП, 1/4 оборота КНР SDR11 применяются в качестве запорного устройства на технологических линиях по транспортировке природного газа. Предназначены для подземной установки. Не требуют мероприятий по защите от коррозии. Открытое и закрытое положение определяется упорами. Не требуют технического обслуживания, управляется с помощью штанги BS.

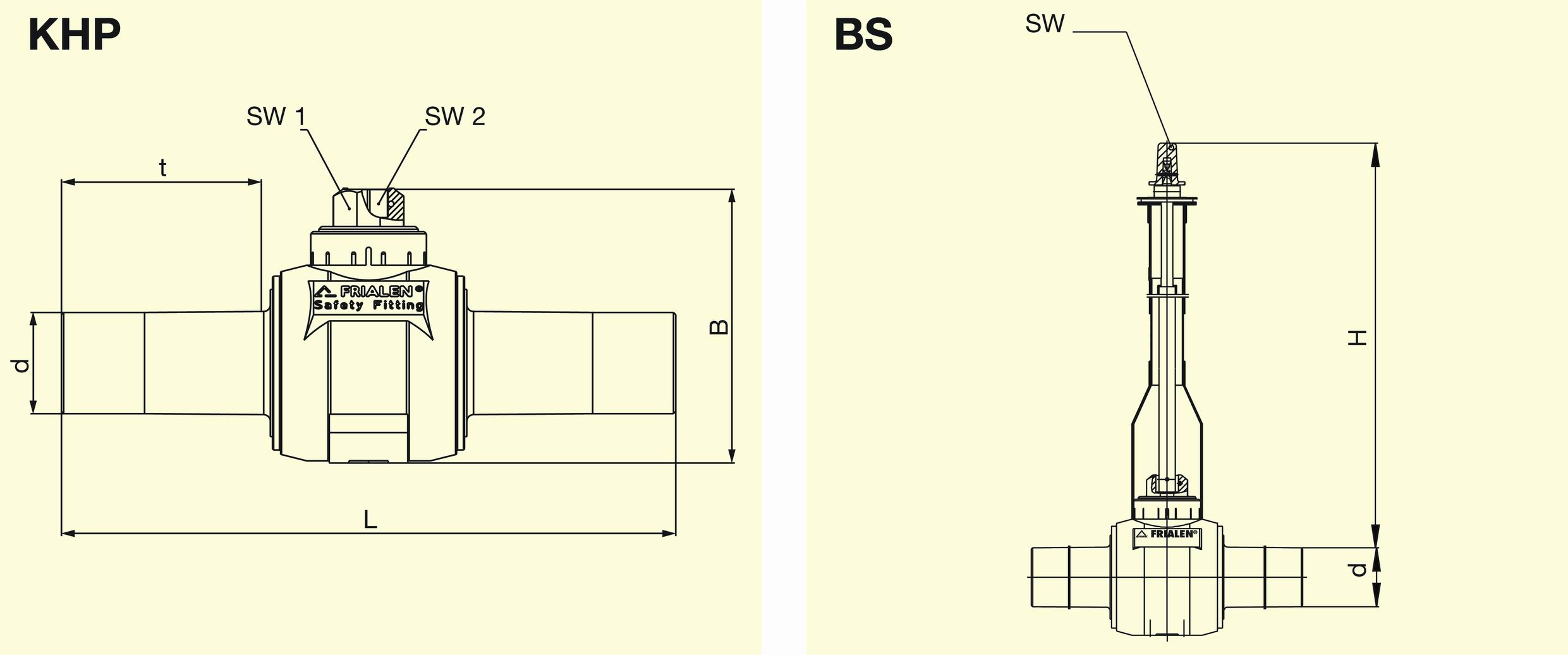

Характеристики шарового крана KHP
| Наименование | Условный проход, d, мм | Строительная длинна, L | Высота без штока, B | Масса, кг |
|---|
| KHP SDR11 32 | 32 | 310 | 129 | 0,54 |
| KHP SDR11 40 | 40 | 310 | 129 | 0,58 |
| KHP SDR11 50 | 50 | 310 | 129 | 0,68 |
| KHP SDR11 63 | 63 | 417 | 195 | 2,33 |
| KHP SDR11 90 | 90 | 545 | 245 | 4,7 |
| KHP SDR11 110 | 110 | 545 | 245 | 4,9 |
| KHP SDR11 125 | 125 | 545 | 245 | 5,2 |
| KHP SDR11 160 | 160 | 544 | 329 | 13,4 |
| KHP SDR11 180 | 180 | 544 | 329 | 14,2 |
| KHP SDR11 200 | 200 | 544 | 329 | 15,1 |
| KHP SDR11 225 | 225 | 530 | 332 | 20 |
Характеристики приводной штанги BS
| Наименование | Условный проход KHP, d, мм | Высота штока, H,м | Масса, кг |
|---|
| BS | 32 - 50 | 0,45 - 0,7 | 2,4 |
| BS | 32 - 50 | 0,6 - 1,0 | 2,85 |
| BS | 32 - 50 | 1,0 - 1,5 | 3,8 |
| BS | 32 - 50 | 1,2 - 2,0 | 4,6 |
| BS | 63 - 225 | 0,6 - 1,0 | 3,65 |
| BS | 63 - 225 | 1,0 - 1,5 | 4,76 |
| BS | 63 - 225 | 1,2 - 2,0 | 5,9 |
|
|
