Блок дозирования реагента БДР (Блок реагента БР )

Блок дозирования реагента БДР (БР)

НАЗНАЧЕНИЕ

Блоки реагентов типа БДР (блок дозирования реагента) предназначены для дозированного ввода различных жидких химреагентов (жидких деэмульгаторов и ингибиторов коррозии, в частности метанола) в трубопроводы промысловой системы транспорта и подготовки нефти с целью осуществления внутритрубопроводной деэмульсации нефти, уменьшения отложения солей на стенках трубопроводов и оборудования, а также защиты трубопроводов и оборудования от коррозии. БДР выполнен в блочном исполнении. Оборудование блока смонтировано на сварной раме и находится в теплоизолированном помещении.

Исполнения блока:

• БДР, состоящий из технологического отсека, соответствующий классу взрывоопасной зоны В-1А (согласно ПУЭ гл. 7.3.85) и аппаратного отсека в общепромышленном исполнении, на одном основании (раме). Блок устанавливается за пределами взрывоопасной зоны.
• БДР, состоящий из технологического отсека, соответствующий классу взрывоопасной зоны В-1А (согласно ПУЭ гл. 7.3.85) и аппаратного отсека в общепромышленном исполнении, раздельно, который устанавливается за пределами взрывоопасной зоны.
• БДР, состоящий из технологического отсека, соответствующий классу взрывоопасной зоны В-1А (согласно ПУЭ гл. 7.3.85). Шкафы управления, шкафы силовые, вторичные приборы размещаются за пределами взрывоопасной зоны.
• • БДР, состоящий из технологического отсека, соответствующий классу взрывоопасной зоны В-1А (согласно ПУЭ гл. 7.3.85) со шкафом управления и силовым оборудованием взрывозащищенного исполнения размещаются на стене технологического отсека.

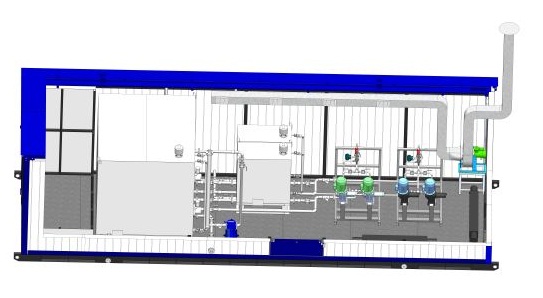

В ТЕХНОЛОГИЧЕСКОМ ОТСЕКЕ БЛОКА СМОНТИРОВАНЫ:

• Агрегат электронасосный дозировочный (плунжерный или мембранный), осуществляющий непрерывное объемное дозирование химреагентов.
• Насос шестеренный, осуществляющий заполнение технологической емкости химреагентом, перекачку химреагента из наружной емкости во внутреннюю и периодическое перемешивание реагента в емкости.
• Емкость внутренняя (расходная) с визуальным уровнемеров, предназначенная для хранения химреагента, оснащенная по требованию заказчика электрообогревателем, термометром, тарировочной емкостью для настройки агрегата и другим дополнительным оборудованием.
• Емкость наружная (технологическая) с визуальным уровнемером, предназначенная для хранения и подогрева дополнительного объема химреагента.
• Трубопроводная обвязка нагнетательной и приемной линий насосов, включающая по требованию заказчика дополнительное оборудование.
• Системы вентиляции и освещения.
• КИПиА для контроля технологических параметров и посты управления.
• В блоке аппаратурном размещена вся аппаратура управления установкой дозирования.Объем автоматизации и контроля обеспечивает работу блока без постоянного присутствия обслуживающего персонала. Управления может быть выполнена в дистанционном исполнении (связь по RS 485 и т.д.), реализована программными средствами верхнего уровня АСУ ТП.

Система контроля и автоматизации предусматривает:

• местный контроль давления и температуры химреагента;
• контроль заполнения технологической ёмкости химреагентом и автоматическое отключение шестерёнчатого насоса при заполнении ёмкости;
• контроль уровня химреагента в емкости;
• ручное местное управление дозировочными насосами, вентилятором, электрическими обогревателями и освещением;
• автоматическое отключение дозировочных насосов при повышении давления и минимальном уровне химреагента в технологической ёмкости;
• автоматическое управление по температуре электрическими обогревателями, установленными в емкостях;
• контроль давления в нагнетательной линии выше или ниже допустимых значений;
• автоматическое отключение обогрева и перемешивания при понижении уровня реагента в емкостях ниже программируемого минимума;
• автоматическое отключение заполнения при повышении уровня выше программируемого максимума;
• доступ по сети к состоянию датчиков несанкционированного доступа в помещение, пожарной сигнализации; газоанализатора и сигнала технологической аварии.

Технические характеристики

Состав оборудования блока БДР и варианты его размещения определяет Заказчик в соответствии с опросным листом, или заданием на проектирование.
