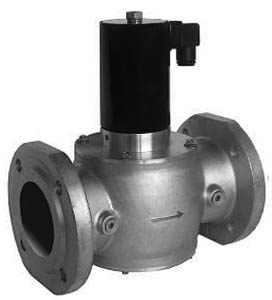

Клапан газовый с электромагнитным приводом КМГ фланцевого исполнения

Клапан КМГ предназначен для использования в системах газоснабжения, газогорелочных устройствах и на аналогичном газопотребляющем и газоиспользующем оборудовании. Для управления потоком природного газа и воздуха в качестве запорно-регулирующего органа.

Герметичность затвора по классу А ГОСТ 9544-93

Быстро открывающиеся и быстро закрывающиеся (время менее 1 сек.)

С патрубками для присоединения приборов и импульсных газопроводов ( G 1/4”) ( по заказу)

Высокая степень надежности обусловлена применением электромагнитов со встроенными выпрямителями, деталей из цветных сплавов и нержавеющей стали, антифрикционных молибденсодержащих покрытий трущихся узлов и деталей.

В вариантном исполнении (клапаны с индексом «Р») - с ручным регулятором потока газа для применения в качестве запорно-регулирующего органа. Применение регулятора потока упрощает процесс пусконаладочных работ.

Тип	Условный	Рабочее	Рабочая	Размер, мм							Масса, кг
клапана	проход,мм	давление, кПа	мощность,ВА	A	B	C	D	E	F	G
КМГ-50Ф-10	50	0-10	28	210	135	140	205	140	110	14	5.4
КМГ-50ФР-10	50	0-10	28	210	135	140	205	140	110	14	5.5
КМГ-50Ф-100	50	0-100	28	210	135	140	205	140	110	14	5.4
КМГ-50ФР-100	50	0-100	28	210	135	140	205	140	110	14	5.5
КМГ-50Ф-300	50	0-300	65	260	135	140	205	140	110	14	6.3
КМГ-50ФР-300	50	0-300	65	260	135	140	205	140	110	14	6.4
КМГ-65Ф-10	65	0-10	65	210	196	160	250	160	130	14	8.4
КМГ-65ФР-10	65	0-10	65	210	196	160	250	160	130	14	8.7
КМГ-65Ф-100	65	0-100	65	210	196	160	250	160	130	14	8.5
КМГ-65ФР-100	65	0-100	65	210	196	160	250	160	130	14	8.8
КМГ-65Ф-300	65	0-300	65	210	196	160	250	160	130	14	8.6
КМГ-65ФР-300	65	0-300	65	210	196	160	250	160	130	14	8.9
КМГ-80Ф-10	80	0-10	70	360	260	185	320	185	150	18	12.8
КМГ-80ФР-10	80	0-10	70	360	260	185	320	185	150	18	13
КМГ-80Ф-100	80	0-100	70	360	260	185	320	185	150	18	13
КМГ-80ФР-100	80	0-100	70	360	260	185	320	185	150	18	13.2
КМГ-80Ф-300	80	0-300	70	360	260	185	320	185	150	18	13.1
КМГ-80ФР-300	80	0-300	70	360	260	185	320	185	150	18	13.3
КМГ-100Ф-10	100	0-10	70	370	270	205	320	205	170	18	13
КМГ-100ФР-10	100	0-10	70	370	270	205	320	205	170	18	13.2
КМГ-100Ф-100	100	0-100	70	370	270	205	320	205	170	18	13.2
КМГ-100ФР-100	100	0-100	70	370	270	205	320	205	170	18	13.4
КМГ-100Ф-300	100	0-300	70	370	270	205	320	205	170	18	13.3
КМГ-100ФР-300	100	0-300	70	370	270	205	320	205	170	18	13.5
