Счетчики газа роторные GMS предназначены для измерения объема некоррозийных газов таких как: природный газ, пропан, бутан, воздух, азот, водород и др. Счетчики GMS используют в газовой, газоперерабатывающей и других сферах промышленности и коммунального хозяйства для коммерческого и технологического учета газа.

Принцип действия счетчика основан на вращении двух восьмеркообразных роторов под действием разницы давления на входной и выходной частях измерительной камеры. При постоянном потоке газа роторы вращаются с постоянной круговой скоростью, используя за каждый оборот измеренный объем, ограниченный стенками камеры и роторами.

DN, мм	Типоразмер	Qmax м³/ч	Диапазон	Qmin м³/ч	Qstart м³/ч
32	G 10	16	1:100	0,16	0,05
	G 16	25	1:100	0,25	0,06
	G 25	40	1:100	0,40	0,08
40	G 16	25	1:100	0,25	0,06
	G 25	40	1:100	0,40	0,08
	G 40	65	1:160	0,41	0,10
	G 65	100	1:100	1,00	0,12
50	G 65	100	1:100	1,00	0,20
80	G 65	100	1:100	1,00	0,20
	G 100	160	1:100	1,60	0,30
	G 160	250	1:160	1,60	0,30
	G 250	400	1:100	4,00	0,30
100	G 100	160	1:100	1,60	0,30
	G 160	250	1:160	1,60	0,30
	G 250	400	1:100	1,00	0,30

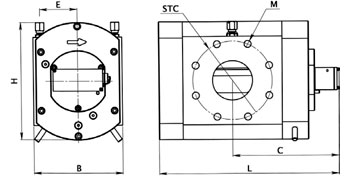

Габаритные и присоединительные размеры

DN, мм	Типоразмер	Размер, мм не больше							Количество болтов, N
DN, мм	Типоразмер	L	C	B	E	H	STC	M	Количество болтов, N
32	G 10	215	135	108	40	142	90	12	4
	G 16	215	135	108	40	142
	G 25	265	160	108	40	140
40	G 16	210	140	162	55	192	110	16
	G 25	210	140	162	55	192
	G 40	250	160	132	55	192
	G 65	280	175	132	55	192
50	G 65	285	175	180	76	245	125
80	G 65	365	215	180	76	245	160		8
	G 100	365	215	180	76	245
	G 160	365	215	180	76	245
	G 250	485	275	180	76	245
100	G 100	350	250	230	100	320	180
	G 160	350	250	230	100	320
	G 250	400	250	230	100	320
