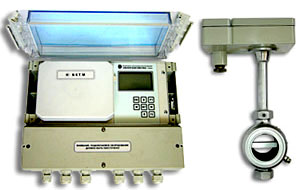

Счетчик газа вихревой СВГ.М

Счётчики газа вихревые СВГ.М предназначены для измерения расхода и объёма природного, попутного нефтяного газа, водяного пара, а также других газов с нормальной плотностью не менее 0,6 кг/м³, температурой от −20 до +200°С, рабочим давлением до 16 МПа.

Область применения

  • газовые котельные;
  • технологические установки (печи и т.п.);
  • газораспределительные станции, пункты, узлы учёта газ.

Конструкция датчика расхода обеспечивает безопасную эксплуатацию в помещениях категории В-1а, В-1б при температуре окружающего воздуха от −40 до +50°С. Блок БВР устанавливается в отапливаемых невзрывоопасных помещениях.

Наименование параметраЗначение
Допускаемая длина линии связи между блоком  БВР и датчиком расхода250 м
Основная относительная погрешность датчика расходане более ± 1,5%
Основная относительная погрешность блока БВРне более ± 0,35%
Потребляемая мощность блока БВР (при отключенных датчиках)не более 10 В·А
Потребляемая мощность датчикане более 3 Вт
Масса датчика расходане более 8 кг
Масса блока БВРне более 8 кг
Срок службыне менее 12 лет
Межповерочный интервал2 года

Состав счетчика

  • датчика расхода ДРГ.М;
  • датчика избыточного (абсолютного) давления с токовым выходом 4–20 мА типа «Сапфир-22М»;
  • датчика температуры с унифицированным токовым выходным сигналом 0–5 или 4–20 мА;
  • блока контроля теплоты микропроцессорного БКТ.М (блок БКТ.М).
Типоразмер счетчика СВГ.МТипоразмер датчика расходаДиаметр условного прохода, Ду, мм Избыточное давление, МПаДиапазон эксплуатационных расходов, (м³/ч)
QminQmax
СВГ.М-160ДРГ.М-160500,003–0,16
0,16–2,5		8
4		160
СВГ.М-400ДРГ.ММ-40080
СВГ.М-800ДРГ.М-80020
10		400
СВГ.М-1600ДРГ.ММ-1600
СВГ.М-2500ДРГ.М-250010040
20		800
СВГ.М-5000ДРГ.М-5000150
СВГ.М-10000ДРГ.М-1000020080
40		1600
125
62,5		2500
250
125		5000
500
250		10000
