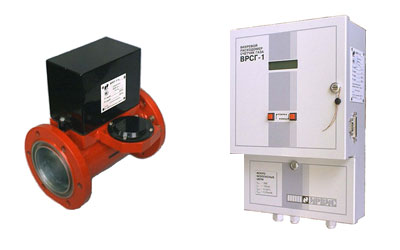

Вихревой расходомер-счетчик газа ВРСГ-1

Вихревой расходомер-счетчик газа ВРСГ-1 предназначен для измерения объема (коммерческого учета) неагрессивных горючих и инертных газов приведенного к нормальным условиям (760мм.рт.ст. и 20°С) по ГОСТ 2939 «Газы. Условия для определения объема».

Расходомер-счетчик также позволяет контролировать текущий объемный расход газа, приведенный к нормальным условиям, температуру, давление рабочего газа в трубопроводе и суммарное время наработки прибора.

Приведение объема газа к нормальным условиям в расходомере-счетчике ВРСГ-1 осуществляется автоматически путем одновременного измерения параметров потока газа тремя самостоятельными датчиками: расхода, давления и температуры с последующим вычислением.

Основные достоинства

  • Высокая точность измерений в широком диапазоне расходов;
  • Комплектация прибора в виде законченного, аттестованного узла коммерческого учета природного газа;
  • Высокая надежность;
  • Простота и удобство в эксплуатации;
  • Автокоррекция по давлению и температуре;
  • Отсутствие подвижных частей, подверженных износу, простота представления информации позволяют обеспечить минимальные затраты на пусконаладочные работы и техническое обслуживание.

Принцип действия

Принцип действия расходомера-счетчика ВРСГ-1 основан на измерении частоты образования вихрей, возникающих в потоке газа при обтекании неподвижного тела.

При введении в трубопровод перпендикулярно потоку неподвижного тела поочередно, то с одной, то с другой стороны происходит срыв вихрей, которые образуют позади тела обтекания двойную цепочку постепенно рассеивающихся вихрей, создавая, так называемую, «дорожку Кармана». Частота вихреобразования, пропорциональна объемному расходу рабочего газа.

Фиксация частоты срыва вихрей производится чувствительным элементом термоанемометра, представляющим вольфрамовую нить, расположенную в канале перетока тела обтекания.

Для приведения измеренного расхода газа к нормальным условиям используются сигналы с датчиков давления и температуры рабочего газа.

ПараметрыЗначения
Рабочая средаочищенный неагрессивный природный газ по ГОСТ 5542, метан по ОСТ 51.40-74, другие горючие газы, воздух, инертные газы
Давление рабочей среды (абсолютное), МПа0,05…1,7
Температура рабочей среды, °С−35…+45
Температура окружающего среды, °С
первичный преобразователь−35…+50
вычислитель+10…+35
Диаметры условного прохода, мм50; 80; 100; 150; 200
Диапазон измеряемых расходов газа при рабочих условиях, м³/час12–5000
Диапазон измеряемых скоростей потока, м/с0,11–45
Межповерочный интервал, лет2
Длины прямых участков*
до счетчика20 Ду
после счетчика5 Ду
Предел относительной погрешности измерения объема рабочего газа приведенного к нормальным условиям
при Qнаим…0,2Qнаибне более ±1,3%
при 0,2Qнаиб…Qнаибболее ±1%
Взрывозащищённость1ExibIIBT4
Питание220(+27−33) В, 50–60 Гц

* установка пред ПП турбулизатора позволяет уменьшить длину прямого участка перед расходомером-счетчиком до 10 (14) Ду;

Устройство

Первичный преобразователь

Первичный преобразователь, представляет собой отрезок трубопровода с фланцами, в котором установлены тело обтекания и датчики давления и температуры.

Тело обтекания представляет собой цилиндр специальной формы. Перпендикулярно набегающему потоку газа в теле обтекания выполнен сквозной канал перетока. В канале перетока установлен чувствительный элемент датчика вихрей, фиксирующий частоту срыва вихрей с тела обтекания.

Датчик давления и датчик температуры устанавливаются, в одной плоскости с телом обтекания, но ниже по потоку. Датчик температуры представляет собой термосопротивление медное. Датчик давления представляет собой датчик абсолютного давления с нормированным токовым выходом.

Блок обработки и индикации сигналов

Конструктивно БОИС представляет собой электронный вычислитель, в состав которого входят блок питания выдерживающий перепады напряжения от 90 до 360 Вольт, плата барьера искрозащиты, плата вычислителя, плата индикации, с расположенным на ней цифровым дисплеем, плата регистратора обеспечивающая хранение архивных данных всех измеряемых параметров и архив событий.

Сигналы с ПП поступают на плату вычислителя, вычислитель по трем измеренным сигналам определяет текущий объемный расход накапливает нарастающим итогом значение прошедшего объема газа, приведенного к нормальным условиям (760мм.рт.ст. и 20°С)в энергонезависимой памяти, и управляет работой дисплея.

Дисплей служит для отображения значения счетчика прошедшего объема газа, счетчика времени наработки прибора и индикации аварийных ситуаций, (показания индикатора являются сертифицированным средством учета прошедшего объема газа) а также оперативного контроля параметров рабочего газа, (объемного расхода газа, приведенного к нормальным условиям, давления, температуры) и индикации аварийных сигналов. Режим работы индикатора выбирается с помощью кнопки «Режим», при отключении питания показания счетчика хранятся в памяти прибора неограниченно долгое время.
